MAC 441/5714 - Tópicos de Programação Orientada a Objetos

Aula 24 - 16/06/2005

Interfaces Gráficas em Smalltalk

• O conceito de interface gráfica e o conceito de sistemas de janelas nasceram junto com o Smalltalk no laboratório Xerox PARC (obviamente, influenciados por trabalhos mais simples que os antecederam).
• Na aula de hoje, vamos variar um pouco e usar o VisualWorks da empresa Cincom ao invés do Squeak.
• O VisualWorks é o descendente comercial do Smalltalk-80 (enquanto que o squeak é o herdeiro da filosofia inicial do Smalltalk-80).

• A criação de interfaces gráficas pode ser feita programaticamente (o que pode ser bem complicado),
• ou através do GUI Painter Tool que é uma ferramenta excelente do Visual Works.
• Recomenda-se que aplicações gráficas complexas se utilizem do MVC que vimos na aula passada devido às suas inúmeras vantagens.
• No entanto, o uso do MVC não é obrigatório em Smalltalk. Na verdade, o uso do MVC introduz uma boa dose de complexidade extra que deve ser evitada se não for realmente utilizada.

• Vamos primeiramente ver uma aplicação bem simples que não usa o MVC e depois vamos sofistica-la um pouquinho adicionando um View [e um Controller].

Classe Model

• Como vimos na aula de dependências, todo objeto Smalltalk pode participar do padrão Observer tanto como observador quando como observado, graças ao mecanismo de dependência.
• A classe Object implementa a lista de dependências através de uma variável de classe que é compartilhada por todos os objetos do sistema. Isso economiza memória mas faz com que a busca pelos dependentes possa ser muito demorada.
• Para resolver esse problema, criou-se a classe Model, subclasse de Object. A Model guarda  as dependências em uma variável de instância. Como conseqüência, há um custo de espaço adicional mas as buscas pelos dependentes ficam muito mais rápidos.
• Assim, recomenda-se que, sempre que utilizemos o mecanismo de dependência, o façamos através de subclasses de Model. No entanto, se isso não é possível (por exemplo, se queremos usar classes já existentes como String ou SmallInteger então podemos usar um ValueModel que é um envólucro (wrapper) que transforma um valor qualquer em um Model. O ValueModel mais simples é um ValueHolder que ilustramos a seguir.

• Exemplo:
• x := 5 asValue
• o x acima é um ValueHolder, para obter um SmallInteger de volta a partir de x, basta fazermos
• x value
• podemos fazer isso com qualquer tipo de objeto


GUI Painter Tool

• O GUI Painter Tool permite criarmos interfaces gráficas interativamente.
• A melhor forma de aprender é brincar um pouco com ele (além de consultar a bibliografia listada no final desta aula).
• Inicialmente vamos fazer uma aplicação simples que, informalmente falando, inclui a visão e o controlador dentro do modelo. Depois vamos criar uma visão e um controlador independentes.

• Por exemplo, vamos criar uma aplicação Super Conversor como mostrado abaixo.

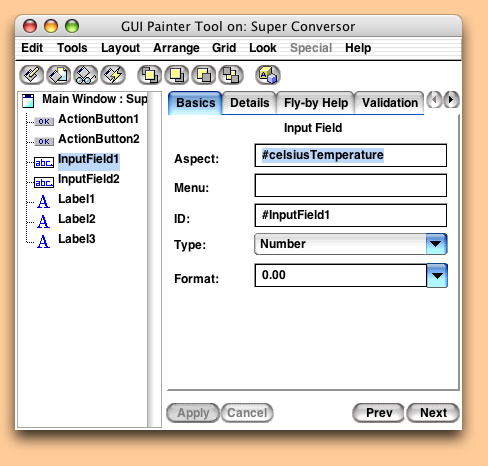

• Nos InputFields devemos definir os aspectos que representam dados do nosso modelo
• Nos ActionButtons devemos definir as ações (métodos) que serão tomadas (chamados) quando o botão for pressionado.


• Ao selecionarmos a opção Edit>>Install, é gerada uma descrição textual da nossa interface no método windowSpec da classe de nossa aplicação.
• Neste exemplo mais simples, a aplicação ficará concentrada na classe ConversorGUI, subclasse de ApplicationModel.

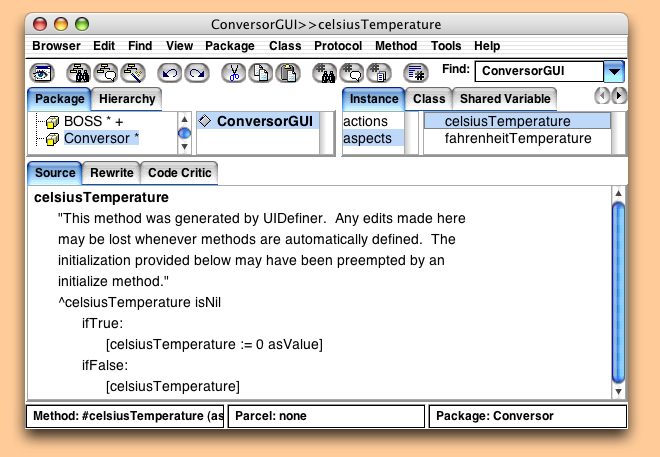

• Ao selecionarmos a opção Edit>>Define, a ferramenta irá criar, na nossa classe, implementações para atributos e métodos correspondentes ao modelo de dados de nossa aplicação (no exemplo acima, criará atributos celsiusTemperature e fahrenheitTemperature e respectivos métodos como visto abaixo).


• Como vimos acima, os Input Field são convertidos em dados do modelo.

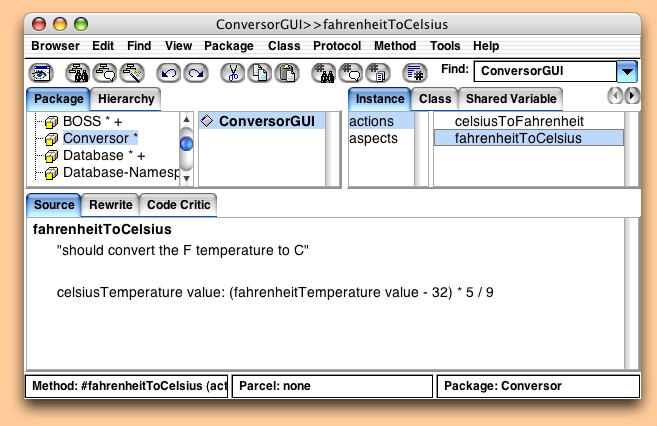

• Já os botões desencadeiam ações (métodos no protocolo actions) como visto abaixo:


• Neste instante, nossa aplicação já funciona:


Views

• Vamos complicar um pouquinho acrescentando agora um View independente para mostrar graficamente a evolução das temperaturas (como se cada nova temperatura convertida fosse na realidade a temperatura de um novo dia).
• Para criar o View, seguimos os seguintes passos:
1. no GUI Painter Tool incluimos um ViewHolder na nossa interface e o chamamos de graphView (preenchendo o campo View)

2. na classe ConversorGUI criamos um atributo de instância chamado graphView criando também um método de acesso.
3. criamos também um atributo de instância enabled e respectivos métodos de acesso que guardará um valor booleano indicando se a classe está ou não pronta para ser visualizada (na verdade, isso pode ser opcional dependendo do jeito que seu código é organizado).
4. criamos ainda um atributo de instância hist (e acessores) para guardar o histórico das temperaturas convertidas.

5. no método ConversorGUI>>initialize escrevemos o seguinte:
• enabled := false.
  hist := OrderedCollection new.
  graphView := ConversorGraph new.
  graphView model: self.
6. Criamos agora a classe ConversorGraph como sendo uma subclasse de UI.View
7. Nesta classe devemos implementar 3 métodos:
1. No protocolo controller accessing:
   defaultControllerClass
      ^NoController
2. No protocolo updating:
   update: anAspect with: anObject
      self displayOn: (self graphicsContext)
3. No protocolo displaying:
   displayOn: aGraphicsContext
           "desenha as temperaturas"

           | pt1 pt2 historico |
           (self model enabled) ifFalse: [^self].

           historico := self model hist.
           pt1 := 0 @ (65 - (historico at: 1)).
           2 to: (historico size) do:
                   [:cont |
                           pt2 := cont * 10 @ (65 - (historico at: cont)).
                           (LineSegment with: pt1 with: pt2) displayStrokedOn: aGraphicsContext.
                           pt1 := pt2 ]
8. Agora só falta atualizar a classe ConversorGUI para guardar o histórico e sinalizar a mudança do seu modelo com self changed nos pontos apropriados:
1. ConversorGUI>>celsiusToFahrenheit
       "convert the C temperature to F and add C to hist"

       enabled := true.
       fahrenheitTemperature value: celsiusTemperature value *9/5 + 32.
       hist add: celsiusTemperature value.
       self changed.
2. ConversorGUI>>fahrenheitToCelsius
       "converts the F temperature to C"

       | celsius |
       celsius := (fahrenheitTemperature value - 32) * 5 / 9.
       celsiusTemperature value: celsius.
       hist add: celsius.
       self changed

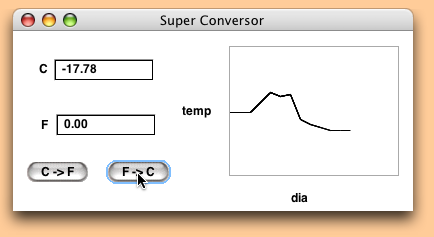

• Pronto, já temos uma aplicação com uma visão associada (veja a figura abaixo). Agora podemos facilmente acrescentar outras visões.


• As visões poderiam também estar dissociadas da janela inicial da aplicação. Para tanto, as subclasses de UI.View que criássemos precisariam ser associadas a outras janelas (p.ex. instâncias de ScheduledWindow).

Controllers

• Podemos sofisticar ainda mais nossa aplicação associando um controlador ao último View de forma que, usando o mouse, o usuário possa clicar no gráfico para entrar novas temperaturas que seriam mostradas nos Input Fields tanto em C e em F.
• Mas isso é um pouco mais complicadinho e fica de lição de casa :-)

Um exemplo completo: CustomView

• O pacote CustomView-Example do VisualWorks vem com um exemplinho simples mas completo e interessante de uma aplicação gráfica com 1 modelo, 1 visão e 1 controlador. Vale a pena dar uma bisoiada.
• Para carregar este pacote, no Parcel Manager,  selecione a opção directories e daí carregue o  CustomView-Example que fica dentro do diretório examples.
• Para rodar a aplicação, execute a operação Examples.CustomViewExample open


Referências

• Daniel D. Abdala e Aldo v. Wangenheim. Conhecendo o Smalltalk. Capítulos 16 e 17.
• Parte 7, "Creating Graphical User Interfaces", do texto Introduction to Visual Works de Ivan Tomek disponível na janela Welcome to VisualWorks do VisualWorks.
• GUI Developer's Guide: Arquivo GUIDevGuide.pdf no diretório doc da distribuição do VisualWorks. (o da distribuição é um pouco mais recente do que o do link anterior).

• Tutorial online sobre GUIs  da Cincom

• Tomek Chapter 6 - Design of applications with graphical user interfaces.

• Sobre o padrão MVC genérico: F. Buschmann, R. Meunier, H. Rohnert, P.Sommerlad, M. Stal Pattern-Oriented Software Architecture - A System of Patterns. John Wiley and Sons Ltd, Chichester, UK, 1996
